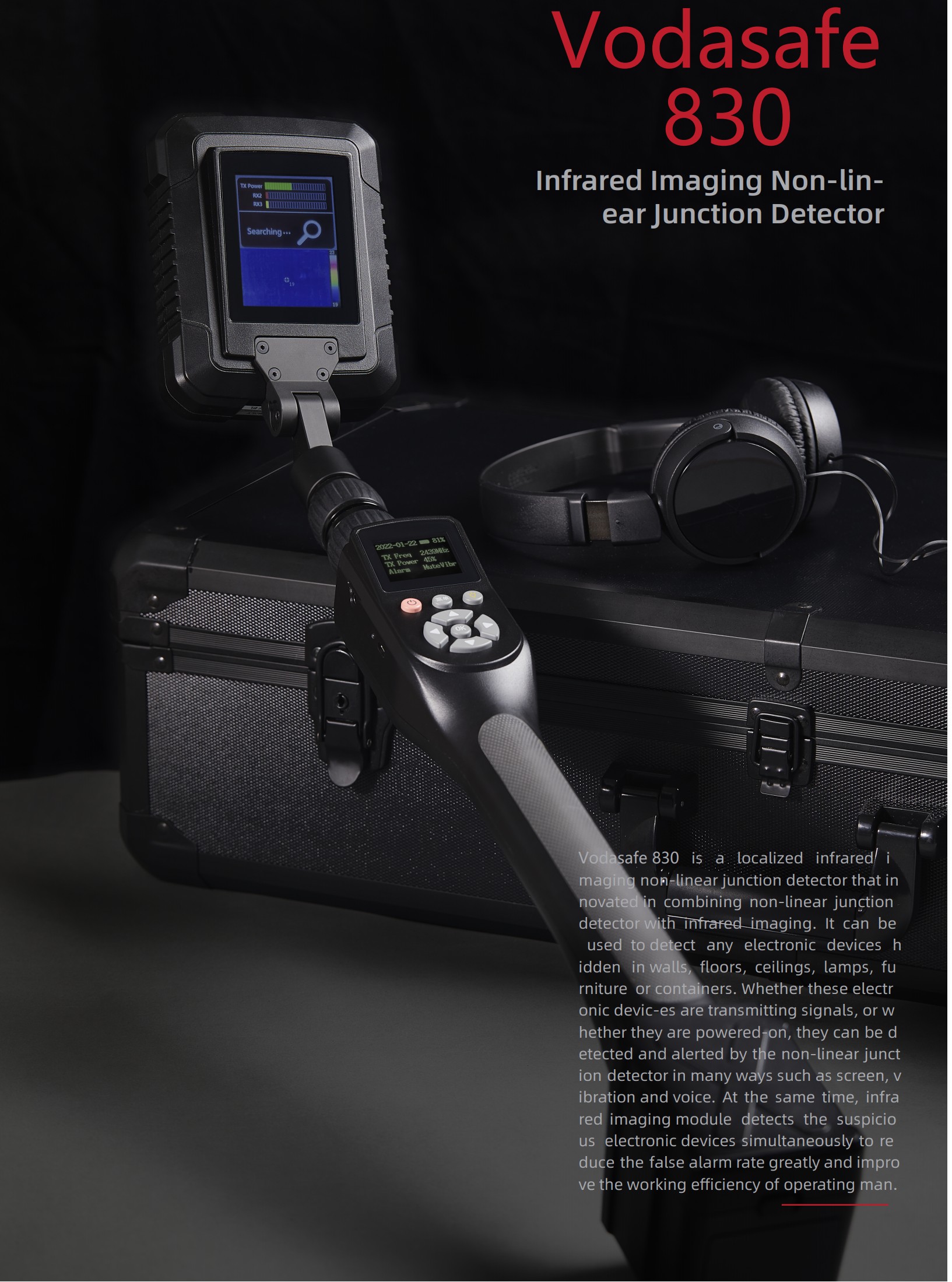

Детектор нелинейных переходов с инфракрасной визуализацией Vodasafe 830
Vodasafe 830 - это локализующий детектор нелинейных переходов с инфракрасной визуализацией, инновационное устройство, объединяющее детектор нелинейных переходов с инфракрасной камерой. Он может использоваться для обнаружения любых электронных устройств, спрятанных в стенах, полах, потолках, светильниках, мебели или контейнерах. Независимо от того, передают ли эти электронные устройства сигналы или включены ли они, они могут быть обнаружены детектором нелинейных переходов и оповещены множеством способов, таких как экран, вибрация и голос. Одновременно модуль инфракрасной визуализации обнаруживает подозрительные электронные устройства, что значительно снижает количество ложных срабатываний и повышает эффективность работы оператора.

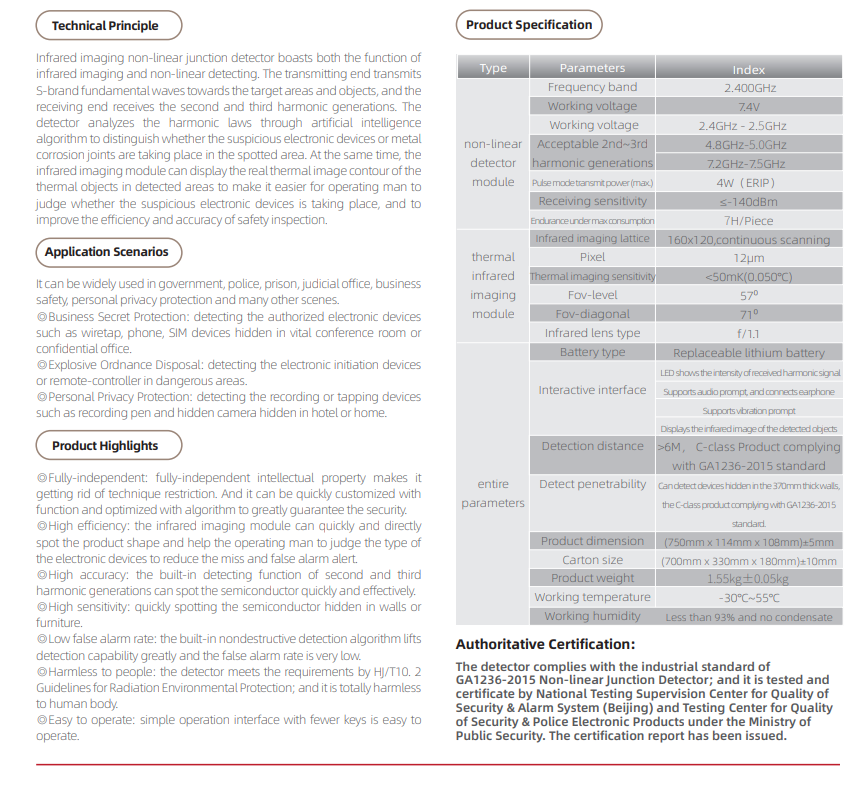

Технический принцип
Детектор нелинейных переходов с инфракрасной визуализацией обладает как функцией инфракрасной визуализации, так и функцией нелинейного обнаружения. Передающий конец излучает основные волны в S-диапазоне в сторону целевых областей и объектов, а приемный конец принимает вторую и третью гармоники. Детектор анализирует гармонические закономерности с помощью алгоритма искусственного интеллекта, чтобы различать, находятся ли в обнаруженной области подозрительные электронные устройства или места коррозии металла. В то же время модуль инфракрасной визуализации может отображать реальный тепловизионный контур тепловых объектов в обнаруживаемых зонах, что облегчает оператору оценку наличия подозрительных электронных устройств, а также повышает эффективность и точность проверки безопасности.
Сферы применения
Устройство может широко использоваться в правительственных учреждениях, полиции, тюрьмах, судебных органах, для обеспечения безопасности бизнеса, защиты личной жизни и во многих других сценариях.
Защита коммерческой тайны: Обнаружение несанкционированных электронных устройств, таких как «жучки», телефоны, SIM-устройства, спрятанные в важных конференц-залах или конфиденциальных офисах.
Обезвреживание взрывоопасных предметов: Обнаружение электронных устройств подрыва или пультов дистанционного управления в опасных зонах.
Защита личной жизни: Обнаружение записывающих или подслушивающих устройств, таких как диктофоны и скрытые камеры, спрятанные в отелях или дома.
Ключевые особенности продукта
Полностью независимый: Полностью независимая интеллектуальная собственность позволяет избавиться от технических ограничений. Возможна быстрая настройка функций и оптимизация алгоритмов для значительного повышения безопасности.
Высокая эффективность: Модуль инфракрасной визуализации может быстро и непосредственно определить форму объекта и помочь оператору оценить тип электронного устройства, чтобы уменьшить количество пропусков и ложных срабатываний.
Высокая точность: Встроенная функция обнаружения второй и третьей гармоник позволяет быстро и эффективно обнаруживать полупроводники.
Высокая чувствительность: Быстрое обнаружение полупроводников, спрятанных в стенах или мебели.
Низкий уровень ложных срабатываний: Встроенный алгоритм неразрушающего контроля значительно повышает способность обнаружения, а уровень ложных срабатываний очень низок.
Безвреден для человека: Детектор соответствует требованиям руководств HJ/T10.2 по радиационной защите окружающей среды; он полностью безвреден для организма человека.
Простота эксплуатации: Простой интерфейс с небольшим количеством кнопок обеспечивает легкость использования.
Технические характеристики
| Тип модуля | Параметр | Значение / Описание |
|---|---|---|
| Модуль нелинейного | Диапазон частот | 2.400 ГГц |
| детектора | Рабочее напряжение | 7.4 В |
| Рабочий диапазон частот | 2.4 ГГц - 2.5 ГГц | |
| Принимаемые 2-я и 3-я гармоники | 4.8 ГГц - 5.0 ГГц / 7.2 ГГц - 7.5 ГГц | |
| Макс. импульсная модулированная | (Конкретное значение не предоставлено) | |
| мощность передатчика | ||
| Чувствительность приемника | ≤ -140 дБм | |
| Время работы (макс. потребление) | 7 ч / Аккумулятор | |
| Модуль тепловизионной | Разрешение тепловизора | 160 x 120, Непрерывное сканирование |
| инфракрасной камеры | Шаг пикселя | 12 мкм |
| Тепловая чувствительность (NETD) | < 50 мК (0.050 °C) | |
| Поле зрения (горизонтальное) | 57° | |
| Поле зрения (диагональное) | 71° | |
| Тип инфракрасного объектива | f/1.1 | |
| Аккумулятор | Тип | Сменный литий-ионный аккумулятор |
| Пользовательский | Светодиодная индикация | Отображает интенсивность принимаемого гармонического сигнала |
| интерфейс | Звуковое оповещение | Поддерживается, с разъемом для наушников |
| Виброоповещение | Поддерживается | |
| Дисплей | Показывает инфракрасное изображение обнаруженных объектов | |
| Дальность обнаружения | Соответствие стандарту | > 6 м, продукт класса C по стандарту GA1236-2015 |
| Способность проникновения | Проникновение сквозь стены | Может обнаруживать устройства, спрятанные за стенами толщиной 370 мм, продукт класса C по стандарту GA1236-2015 |
| Общие характеристики | Габаритные размеры изделия | (750 мм x 114 мм x 108 мм) ± 5 мм |
| Размеры упаковки | (700 мм x 330 мм x 180 мм) ± 10 мм | |
| Вес изделия | 1.55 кг ± 0.05 кг | |
| Рабочая температура | -30°C ~ 55°C | |
| Рабочая влажность | < 93 % (без конденсации) |
Официальная сертификация:
Детектор соответствует отраслевому стандарту GA1236-2015 для детекторов нелинейных переходов; он прошел испытания и сертифицирован Национальным центром контроля и тестирования качества систем безопасности и сигнализации (Пекин) и Центром тестирования качества электронных изделий для безопасности и полиции при Министерстве общественной безопасности. Сертификационный отчет выдан.
